Sací šrotovníky, míchárny a váhy





Sací šrotovníky, míchárny a váhy mohou pracovat samostatně, obvykle jsou sestaveny do linky. Tyto tři stroje řeší výrobu krmiv  od nasání až z 15 m vzdálené hromady nebo zásobníku až po výsyp hotového produktu. Množství jednotlivých komponentů je odměřováno decimální, nebo elektronickou váhou, která je umístěna pod míchárnou.

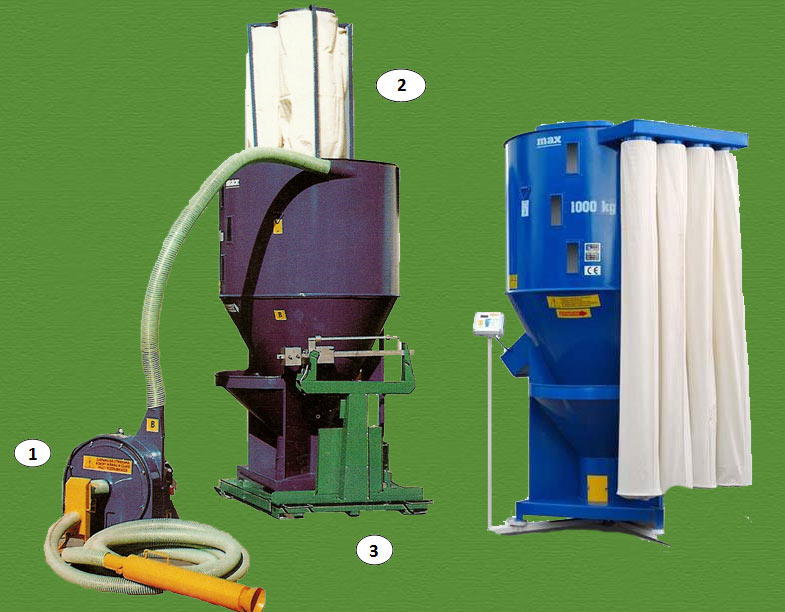

SACÍ ŠROTOVNÍKY (na 1. obr. č.1):
K dispozici jsou čtyři typy o různých výkonech motoru. Elektrická instalace obsahuje rozbíhací polohu a přetěžovací jistič. Kladívka šrotovacího rotoru jsou čtyřikrát otočná. Systém výměnných sít umožňuje měnit hrubost šrotování. Síta mohou být štěrbinová, o velikosti štěrbin 1,9; 2,5; 3,4 mm. S kruhovými otvory o velikosti 3, 4, 5, 8, 12 mm.



Standardní vybavení šrotovníku obsahuje:
savici, 10 m sací hadice, odkaménkovač a
magnet, 3 m výtlačné hadice



TECHNICKÉ
ÚDAJE
H119
H119/2
H119/3
H119/4
H119/5
Výkon kg/h
800-100
1200-1700
1200-1900
1900-2500
3800-4200
Standart sání
10 m
10 m
10 m
10 m
10 m
Standart výtlak
5 m
5 m
5 m
5 m
5 m
Příkon motoru kW
11
15
18,5
22
30
Výměry š/d/v cm
66/80/97
74/81/105
74/85/105
78/94/110

Otáčky motoru 1/min
2930
2980
2890
2890
2890
Šíře komory mm
80
100
100
130

Počet kladívek
20
28
28
32

Hmotnost kg
210
270
300
350
540



MÍCHÁRNY (na 1. obrázku č. 2)

Míchárny s násypkou na komponenty se dodávají ve verzích 500, 800, 1000, 1500 a 2000 kg.
Míchárna na obrázku je umístěna na mechanické váze s hlásičem, který umožňuje přesné odměření jednotlivých komponentů směsi.

Každá míchárna zároveň slouží jako cyklon, proto jsou její součástí prachotěsné odlučovače.
Obvyklé umístění filtrů je nad míchárnou. V případě nízkých prostorů existuje varianta míchárny s odlučovači prachu na boku.

Míchárna se vyprazdňuje otevřením otvoru, který je ve výšce 90 cm.

TECHNICKÉ
ÚDAJE
H033
H033/1
H033/2
H033/2*
H033/3
H033/4
Obsah (kg)
500
800
1000
1000
1500
2000
Objem (litr)
1100
1600
2000
2300
3200
4400
Výška (m)
2,1
2,3
2,35
2,55
2,75
3,05
Šířka (m)
1,10
1,3
1,45
1,45
1,65
1,85
Výkon motoru (kW)
1,5
2,2
2,2
2,2
2,2
3,0
Hmotnost (kg)
240
270
290
310
370
470
Výška odlučovačů (m)
1,20
1,20
1,20
1,20
1,20
1,20

VÁHY (na 1. obrázku č. 3)

Mechanická decimální váha se používá pod všechny typy mícháren. Elektrický hlásič – alarm, umožňuje přesné dávkování jednotlivých součástí směsi.

Elektronická váha je programovatelná a umožňuje také dávkování jednotlivých komponentů.

VÝMĚNNÉ DÍLY

Kladívka do šrotovníku

Kladívka jsou vyráběna z kovu o vysoké kvalitě, který je následně speciálně tvrzen.
Tím je dána velká životnost kladívek. Standardní rozměr kladívek se hodí do všech typů šrotovníků.

Síta šrotovníku

Existují dva typy sít. Štěrbinová a s kruhovými otvory.
Štěrbinová jsou k dispozici o velikostech štěrbin: 1,8; 2,2; 2,5 a 3,0 mm.
Kruhová o průměru otvorů 3, 4, 5, 6, 8, 10 a 12 mm.

Odlučovací filtry

Zabraňují prášení zařízení a úniku směsi z míchárny v době práce linky. Udržování filtrů v čistotě a suchém stavu zvyšuje výkon šrotovníku.

Komplety do oprav šrotovníků

Komplet k opravě se skládá z kladívkového rotoru s kladívky a ventilátorového kola s krytem kola ventilátoru. Tyto komplety jsou dokonale vyvážené. Případná výměna přichází v úvahu po několika 1000 hodinách práce.

Hadice PVC

Hadice o průměru 75, 100, 110 v PVC nebo hadice z polyuretanu o průměru 150 mm.

Rozdělovače hadic

Používají se v případech, kdy se provádí sání z několika míst a nebo když je třeba šrotovaný produkt odklonit do dalšího směru.
Existují rozdělovače 2 a 3 směrové na průměr hadice 75, 100 a 110 mm.
